BUCK FIZZ - Based on the FRIEDMAN® BUXOM BOOST

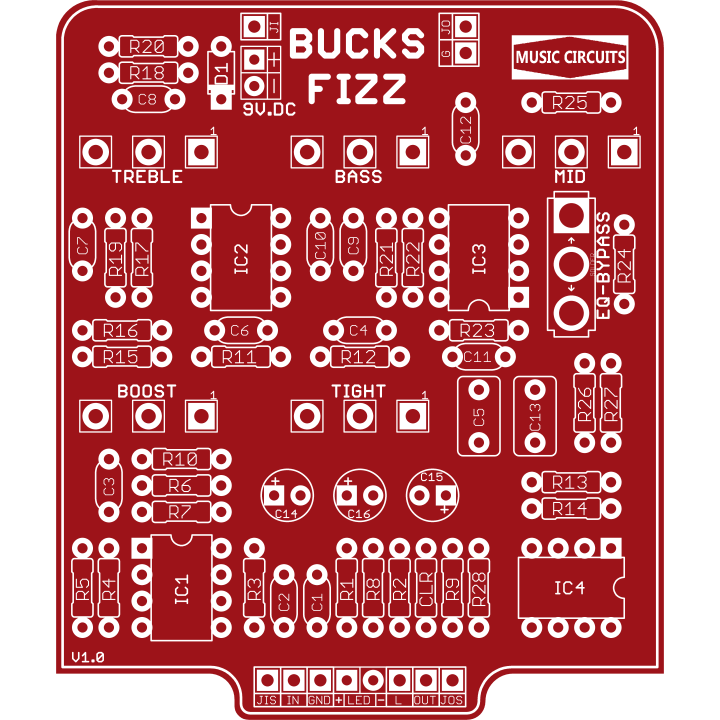

This is a board to build the pedal Buck Fizz.

Based on the FRIEDMAN® BUXOM BOOST

REVISION 01.09.2022

BOARD ONLY - If you wish to have a pedal built to your specs and design contact us - admin@music-circuits.com

BOM: BUXOM BOOST (BUCKS FIZZ)

Capacitors

C1     22n

C2     120p

C3     22n

C4     120p

C5     470n

C6     220n

C7     1n

C8     4n7

C9     22n

C10    220n

C11    2n2

C12    10n

C13    470n

C14    100uf

C15    10uf

C16    47uf

Diodes

D1     1N5817

IC's

IC1    TL072

IC2    TL072

IC3    TL072

IC4    TC1044

Pots

TIGHT  C100k

TREBLE B100k

MID    C100k

BOOST  C100k

BASS   C100k

EQ     SPDT  on/on

Resistors

R1     1M

R2     470k

R3     10k

R4     47k

R5     100k

R6     10k

R7     2k2

R8     47k

R9     100k

R10    10k

R11    4k7

R12    470R

R13    2k2

R14    100k

R15    100k

R16    47k

R17    2k2

R18    2k2

R19    47k

R20    10k

R21    33k

R22    33k

R23    2k2

R24    2k2

R25    22k

R26    100k

R27    2k2

R28    100k

CLR    4k7
